DPH260H 智能高速辊板铝塑/铝铝泡罩包装机 设备视频

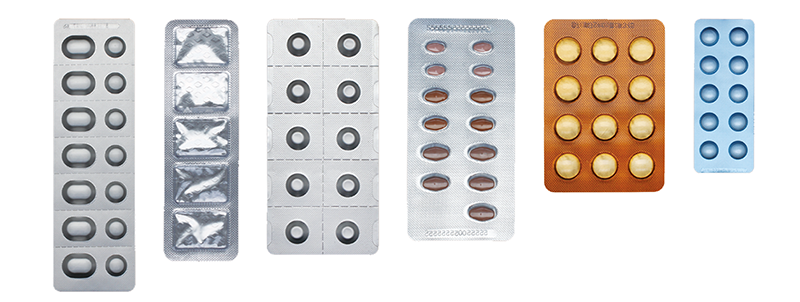

产品样品
概述

DPH260H智能高速辊板铝塑/铝铝泡罩包装机(已获国家发明专利,专利号:ZL 201010213970.1)是对药品(片剂、胶囊)食品、医疗器械、保健品、电子元件及其类似物料进行泡罩式铝(PTP)/塑(PVC)复合密封包装的专用设备,由于采用正压成形,滚压热封,故具有泡罩挺括,版块平整等特点。



DPH260H智能高速辊板铝塑/铝铝泡罩包装机是我公司精心研制、开发出来的新一代产品,其冲裁次数每分钟可达200次,比普通泡罩包装机约高四倍。它集平板式和滚筒式泡罩包装机之优点,并配特殊的异形药片加料器,具有冲裁频率高、能源消耗省、动作准确、稳定、模具更换方便、成品率高,并且具有错版无横废边冲切等特点(年节约耗材40万左右),生产效率大副度提高。整机设计更具合理性,采用变频调速与机、电、光、气一体化自动控制技术并严格按医药行业“GMP”标准要求进行创新设计,采用整机分体组合,工位结构模块化等诸多功能设计。

创新点

成形加热板自动闭合、开启,能在加热板放下后延时开机,将材料浪费限制在一版范围之内。

气垫热封,停机时由气缸自动将网纹辊升高。消除了在停留时由热辐射造成的泡罩变形现象,亦便于网纹辊的清理工作,同时起到超压时的缓冲作用,有利于延长机器的使用寿命。

滚压热封 泡罩装着药片与铝箔一起通过两辊之间,两辊接触成一线,接触面积小相对压力大,使热封更加彻底。接触面积小而受热时间短,使整机的速度提快,这是集滚筒热封的优点之一。热封辊内装有不锈钢加热管,用以加热热封辊,加热管受自动温控系统控制使之恒温,热封模与网纹辊长时间接触会发热,本机采取风冷,以避免以往水冷的漏水现象。

PVC完、断片自动报警、停机,同时配有急停安全装置,提高了操作人员在调试及换模中的安全性。

打批号 多种字体任君选购,该机设计批号位数多满足客户需求,力度大使字体更清晰,辊板机同步无误使批号位置更准确。

所有与药物接触的零件及加料斗,均采用不锈钢及无毒材料制造,符合“GMP”要求。

伺服步进冲切 吹泡后面的步进模旋转角度(就是带出泡的长度)与冲模上方步进模旋转角度(转入冲切的泡长度)是一致的,达到版块同步。版块变化只需拨档,无须换齿轮,错版冲切按每天8小时×2生产一年可节省材料40万左右,冲出的版块有序排列能推出1米长,无须人工整理版块,方便了下道装盒工序。

开机运行,油泵每隔10分钟(也可另行设定参数)自动加油,起到润滑降温作用,保护机器顺畅运行,延长机器使用寿命。

机器保护装置:

(1)缺PVC和缺铝箔,机器将自动停机。

(2)缺药品时,机器将自动报警。

(3)压力不足,机器自动报警停机。

(4)各温度若超过极限温度,机器将自动切断加热系统,保护电控系统不受损坏。

(5)PLC系统存有帮助信息,让你的操作更得心应手。

上述故障发生触摸屏均会显示故障情况及故障点,让你很容易排除故障。

主要技术参数

 DPH260H 主要技术参数

项目

参数

单位

冲裁速度

60-200

次/min

生产能力

10800-36000

版/时

进给行程可选范围

20-100

mm

最大成形面积

260×280

mm×mm

最大成形深度

10

mm

标准版块

80×57×3

Mm

成形上加热功率

4

KW

成形下加热功率

4

KW

热封加热功率

4.2

KW

电机功率

2.2

KW

电源总功率

18.1

KW

电源三相五线

380/50

V/Hz

气泵

公称容积流量≥0.5

m³/min

额定排气压力≥0.5

MPa

包装材料

药用PVC 0.25×260

mm×mm

热封铝箔0.02×260

mm×mm



 DPH260H 智能高速辊板铝塑/铝铝泡罩包装机

出厂日期

出厂编号

外形尺寸4860×1070×1750

重量 3000KG

执行标准号JB20023-2004



乐鱼(中国)官方

适用包装材料的规格


卷型包装材料 PVC/PVDC/PET/PE/ACLAK 单面涂胶铝箔(PTP)背封材料
厚度 0.2-0.5mm(通常0.25-0.3 mm) 0.02-0.025 mm
卷筒内径 70-76mm 70-76mm
卷筒外径 600mm 350mm
